松川地熱発電所

この下にある「プルダウンメニュー」が表示されない場合は、ページ最下行にあるハイパーリンクをご利用下さい。

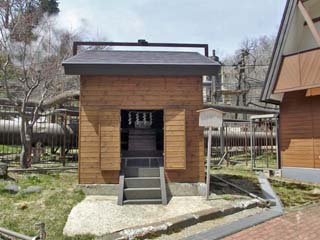

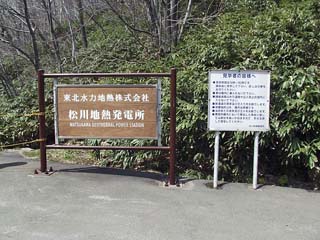

2011/5/6(12:46) 「松川地熱発電所」入口の看板。「松川地熱発電所」は、昭和４１年(1966)に地熱発電所としては、日本で初めて営業運転を開始。今でも、最大出力２３，５００kwを発電。一般家庭約５万世帯が使用する電力を安定して供給している現役の発電所である。	2011/5/6(12:48) 「松川地熱発電所」入口を入る。手前の建物は、ＰＲ館「松川地熱館」。左奥には、「松川地熱発電所」のシンボル的存在の「自然通風式冷却塔」が見えている。	2011/5/6(12:49) 「松川了神社」。ＰＲ館「松川地熱館」の隣にある。「産土神」「大山祗神」「水波能売神」「大地主大神」「火産霊神」「雷神」と、自然に関わりの深い神様を祀る。

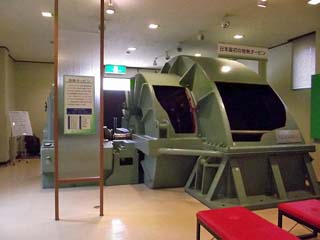

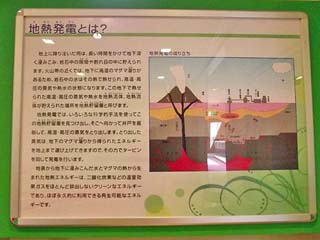

2011/5/6(12:50) 「自然通風式冷却塔」。大きさは高さ４６ｍ。直径４５ｍ。タービンを回した高温の蒸気は、復水器で冷却されて温水になる。その温水を、この冷却塔の上から落下させ、下に着くまでの間に空気にさらすことにより冷却するという。写真をクリックすると拡大写真が表示されます。	2011/5/6(12:53) 「地熱タービン」。このタービンは、日本で最初の地熱タービンで、昭和４１年(1966)から、約２７年間「松川地熱発電所」で使用されていたもの。ここから４枚の写真は、ＰＲ館「松川地熱館」の中で撮影。	2011/5/6(12:53) 「地熱発電とは？」。地上に降り注いだ雨は、地下深くに浸みこみ、地下のマグマにより熱せられた蒸気や熱水は、地下１，０００～３，０００ｍにある「地熱貯留層」と呼ばれる場所に貯えられる。「地熱発電」は、この高温・高圧の蒸気を、井戸を掘って取り出してタービンを回し、発電するとある。写真をクリックすると拡大写真が表示されます。

2011/5/6(12:53) 「松川地熱発電所のしくみ」。説明図は、左に「地熱貯留層」から蒸気を取り出し、タービンを回すまで、右上に発電された電気を送電線に送るまで、右下にタービンを回した蒸気が排気管を通って冷却塔に運ばれる様子が描かれている。写真をクリックすると拡大写真が表示されます。	2011/5/6(12:55) 「３０kw地熱発電試験用タービン発電機」。大分県別府市の「白竜温泉」で地熱発電の試験に使用されていたものを譲り受け、昭和３９年 (1964)に松川地熱発電所の１号井を利用した試験発電で使われたとある。	2011/5/6(12:59) 井戸から発電所までの「蒸気輸送管」。蒸気を汲み上げる井戸の多くは発電所の近くにあるが、一部は「松川温泉」の近くや「河原」の遠いところにもあり、この輸送管により蒸気を発電所まで送っている。
